概述：

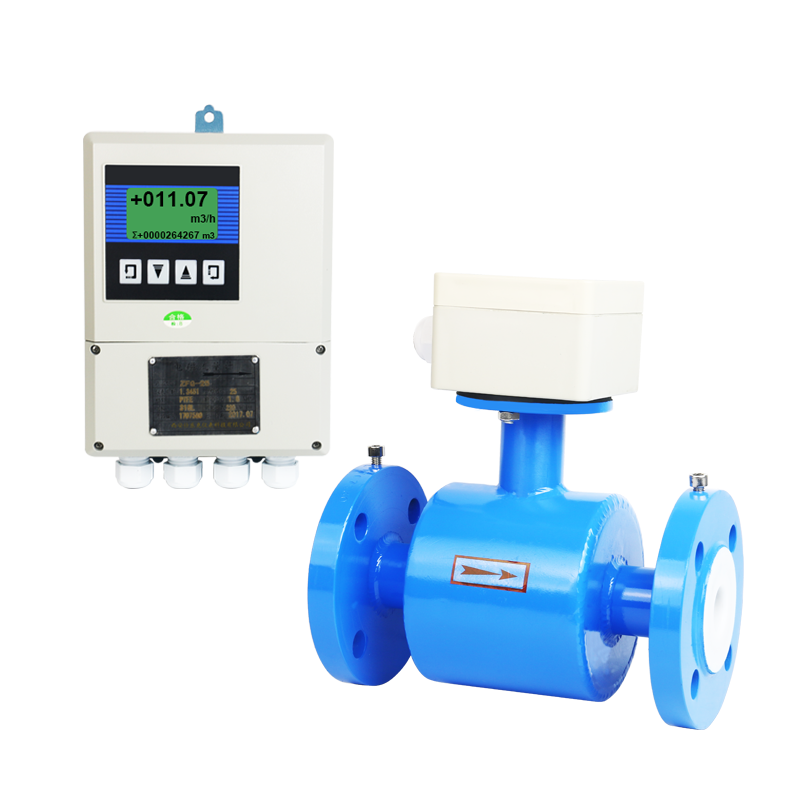

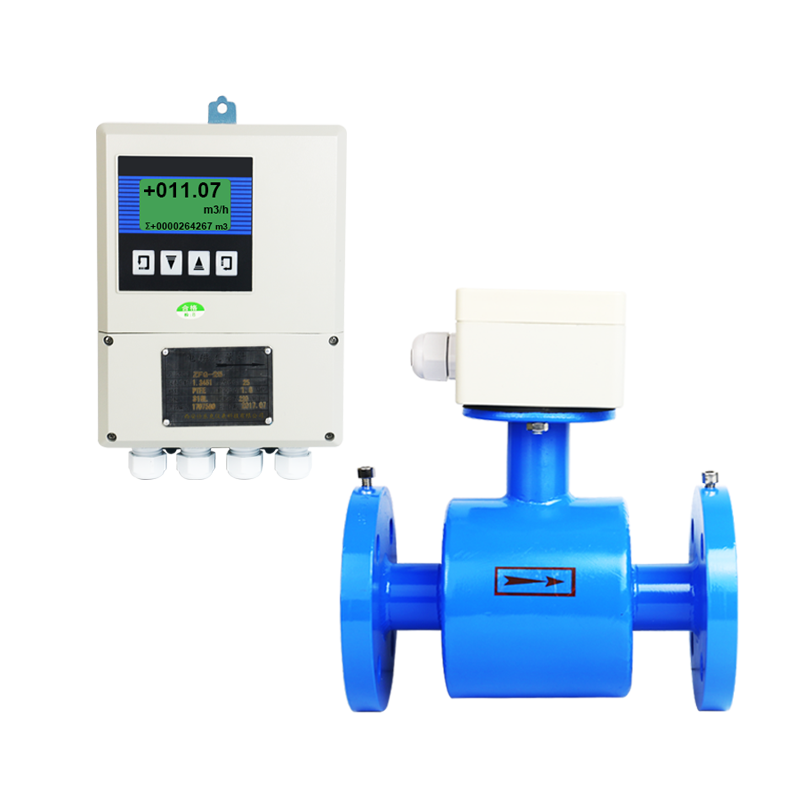

        分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。分體式電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。

產品特點：
     １、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
     ２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
     ３、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
     ４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達150：1;
     ５、轉換器可與傳感器組成一體型或分離型；
     ６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
     ７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
     ８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能
      9、適用于導電率大于5цs/cm導電流體的體積流量測量
     10、測量管內無活動及阻流部件、壓力損失小
     11、具有不同材質的襯里和電極有良好的防腐性能
     12、不受介質、密度、粘度、溫度、壓力和導電率的影響
     13、低頻矩形波勵磁、不易受干擾性、能穩定可靠
     14、轉換器耗能低、安裝簡單方便、用戶不需調試

技術參數：
     精度等級：±0.5％、±1％
     襯里材質：聚氨脂、氯丁橡膠、聚四氟等
     電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等
     連接方式：法蘭夾裝、法蘭連接等
     工作溫度： 氯丁橡膠襯里：-20 ～+60℃；聚氨酯襯里：-20 ～+90℃聚四氟乙烯襯里：-30 ～+180℃
     工作壓力: DN10—DN65:2.5Mpa
                     DN80—DN150:1.6Mpa
                     DN200—DN1600:1.0Mpa
     防護等級：IP68
     防爆標志：ExibBT4
     工作電壓：220VAC、24VDC
     執行標準：JB/T9248-2000 電磁流量計
     公稱通徑系列DN：（mm）
            四氟襯里：5,10,15,20,25,32,40……1200
            橡膠襯里：10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350……2000
            注：特殊規格可定制
     流量測量范圍：流量測量范圍對應流速范圍是0.5～10m/s
     電導率：電導率大于20µs/cm
     輸出信號及負載電阻：0～10mADC,0～1000Ω;0～1000Hz;不小于10KΩ
0/4～20mADC,0～500Ω;1～5V,0～5V,不小于10KΩ
     電極材料：316不銹鋼
     供電電源：220VAC±10%，50Hz±5% 24VDC±10%
     直管段長度：上游≥5DN，下游≥3DN
     連接方式: 流量計與配管之間采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定
     環境溫度：-25℃ ～+45℃ 相對濕度：5% ～95%
     高壓電磁流量計消耗總功率：小于25W-010-5166-1425
